La historia de los escáneres LiDAR: del laboratorio a las plantas de producción y la robótica
Convirtiendo el acto de “ver el mundo” en una capacidad de ingeniería, el LiDAR ha recorrido más de medio siglo: de los prototipos de investigación a sensores imprescindibles para la automatización industrial, la navegación AGV/AMR, la evitación de obstáculos en robótica, la seguridad perimetral y la protección de zonas. Esta cronología explica cómo ha llegado hasta aquí la tecnología y responde a la pregunta práctica que más importa a compradores y operadores: ¿puede mantenerse estable en la línea de producción?
1) Un solo punto de luz (años 1960-1980): medir la distancia con precisión

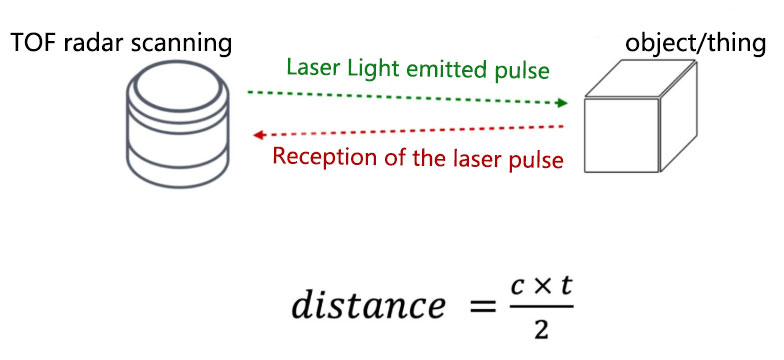

El tiempo de vuelo (TOF) hizo práctica la medición óptica de distancia: emitir un pulso láser, medir el tiempo de ida y vuelta Δt y estimar la distancia como c·Δt/2. Los primeros instrumentos eran voluminosos y consumían mucha energía, destinados sobre todo a la defensa y la ciencia. Tomaron forma componentes básicos esenciales: láseres semiconductores, fotodetectores (APD/SiPM) y la conformación de pulsos. Para convertir mediciones puntuales en barridos, los ingenieros desarrollaron mecanismos ópticos repetibles: espejos giratorios, galvanómetros y escáneres poligonales.
Referencia de seguridad: los productos cumplen la norma IEC 60825-1 sobre seguridad ocular láser; la mayoría de los LiDAR industriales apuntan a la Clase 1.
Palabras clave: medición láser de distancia, TOF, láser pulsado, barrido por espejo giratorio, fotodetección, IEC 60825-1
2) Del punto a la línea (años 1990-2000): el LiDAR 2D llega a la línea

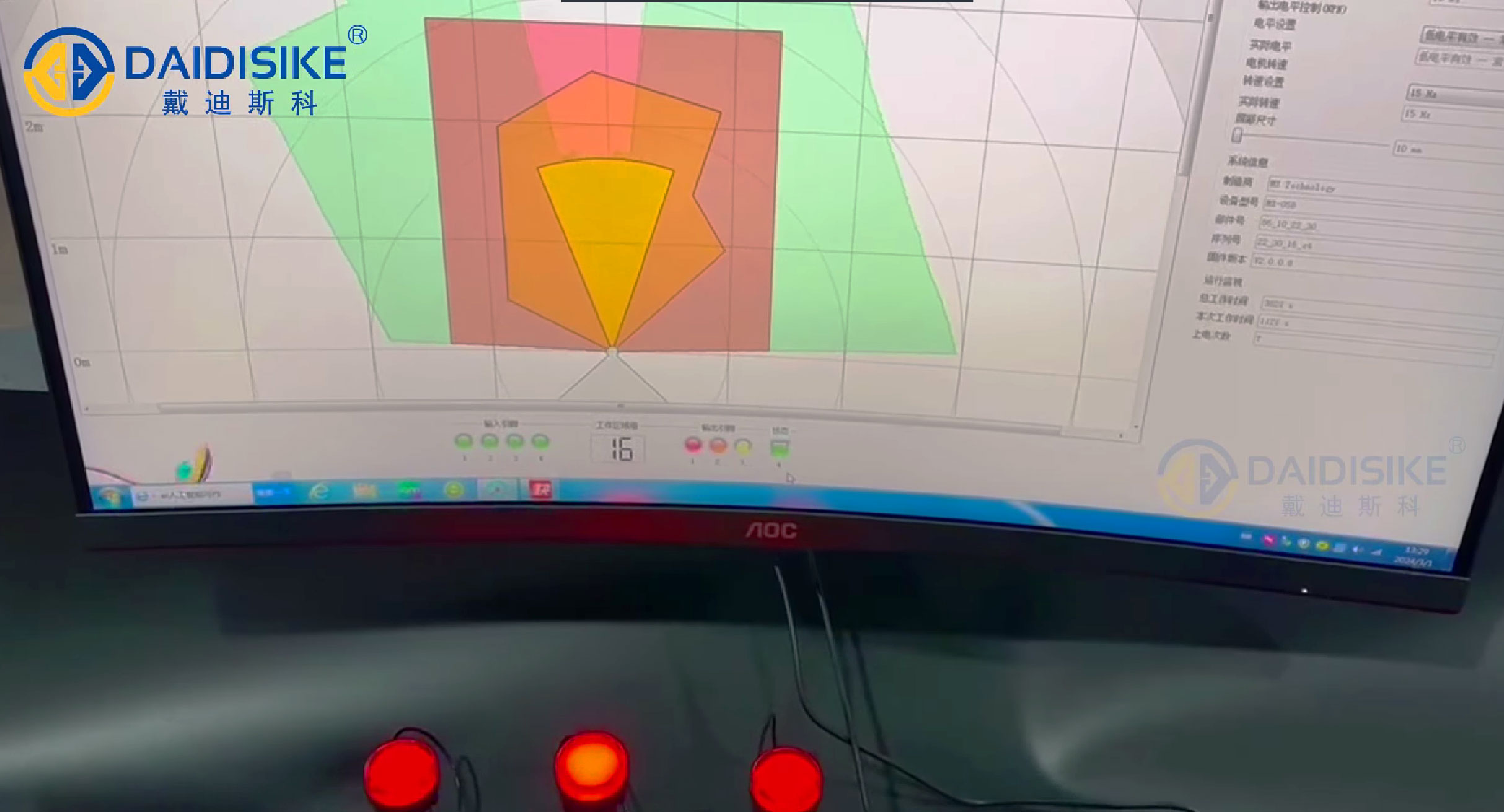

Un LiDAR 2D clásico combina un transmisor/receptor con un mecanismo rotatorio u oscilante para construir una nube de puntos polar. Las primeras implementaciones se centraron en la detección de obstáculos y la protección de zonas: definir áreas de protección/advertencia; si se vulneran, emitir una señal de E/S para enclavar una parada.
- Madurez de los dispositivos: fuentes de 905 / 1550 nm más pulsos estrechos mejoraron el alcance y la relación señal-ruido.
- Procesamiento de señal: la discriminación de ecos basada en DSP/FPGA reforzó la inmunidad a los reflejos y al polvo.
- Integración: las interfaces evolucionaron de los relés a RS485/Modbus, CAN y Ethernet para facilitar la integración a nivel de línea.
Contexto de seguridad funcional: los LiDAR utilizados en funciones de protección suelen diseñarse con el enfoque de la ISO 13849-1 (PL), la IEC 61508 (SIL) y la EN 62061: evaluación de riesgos, redundancia, diagnósticos y enclavamientos verificables.
Palabras clave: LiDAR 2D, medición de distancia por barrido, protección de zonas, seguridad perimetral, RS485/Modbus, seguridad funcional
3) De la línea a la superficie (década de 2010): nubes de puntos 3D y SLAM
Los pasillos estrechos, las estanterías de vidrio y la iluminación difícil pueden provocar deriva o pérdida cuando solo se dispone de 2D + odometría. La respuesta fue el LiDAR 3D multihaz / de estado sólido junto con SLAM (características de front-end, cierre de bucle, optimización de back-end). El ecosistema maduró: compatibilidad con ROS/SDK, fusión de múltiples sensores (cámara + LiDAR + IMU) y comunicaciones nativas con PLC/IPC.
Seguridad de los robots móviles: la ISO 3691-4 elevó las expectativas en cuanto a la evitación de obstáculos, los límites de velocidad y las paradas de emergencia en plataformas AGV/AMR.
Palabras clave: LiDAR 3D, nube de puntos, SLAM, navegación AGV/AMR, ROS, ISO 3691-4
4) Hacer que los “resultados de laboratorio” sean estables en producción (2015-actualidad)
El verdadero reto no es cumplir las especificaciones una vez, sino hacerlo en cada turno:
- Reflejos y reflectores: la luz solar y el acero inoxidable / vidrio pueden enterrar en el ruido los retornos débiles.
- Polvo / neblina de aceite: la dispersión aumenta los falsos positivos; una ventana sucia atenúa las señales.
- Vibración y temperatura: las bases móviles y los talleres de prensado exigen optomecánica rígida y compensación.
- Enclavamiento determinista: “ver” no basta; la cadena de parada debe ser verificable.
Respuestas de ingeniería que valoran los compradores:
- Procesamiento de ecos: multieco, umbrales dinámicos y ganancia adaptativa: fiable en objetivos finos / negros / con bordes de vidrio.
- Alta frecuencia de actualización + baja latencia de extremo a extremo: garantiza la distancia de frenado en movimientos rápidos.
- Zonificación flexible: áreas de protección / advertencia configurables en polígono o abanico, con salidas instantáneas de E/S / 485.
- IP, antivibración y amplio rango de temperatura: estructura, sellado y recubrimientos para servicio 24/7.
- Interfaces y ecosistema: RS485/Modbus, E/S digital, Ethernet; acoplamiento rápido a PLC/IPC y a cortinas de luz de seguridad.
- Mantenibilidad: materiales / recubrimientos robustos para la ventana, fácil limpieza, actualizaciones de firmware y copia de seguridad de parámetros.
Palabras clave: inmunidad a los reflejos, baja latencia, alta frecuencia de actualización, zonificación flexible, grado IP, fiabilidad, integración rápida
5) Por qué la industria confía en el LiDAR (valor comercial demostrado)
- Seguridad industrial: en el prensado, el plegado, el paletizado y los sistemas AS/RS, la detección de intrusión y la protección de zonas impulsan el cumplimiento de EHS y reducen el tiempo de inactividad.
- AGV/AMR: las nubes de puntos 2D / 3D estables permiten el SLAM, la evitación dinámica de obstáculos y un acoplamiento preciso.
- Seguridad perimetral y patrulla: pocas falsas alarmas con un enlace rápido, de día / de noche y a contraluz.
- Emplazamientos semiexteriores / de alta reflectancia: una lógica de ecos robusta y unos grados de protección adecuados marcan la diferencia.
Palabras clave: automatización industrial, navegación AGV/AMR, evitación dinámica de obstáculos, seguridad perimetral, EHS, protección de zonas, tasa de falsas alarmas
6) Lista de comprobación del comprador: una tabla de selección práctica
| Aspecto | Comprobación pragmática | Por qué importa |
|---|---|---|
| Alcance | Ajuste 5 / 10 / 20 / 40 m… al tamaño del obstáculo, la velocidad y la distancia de frenado | El alcance nominal ≠ la distancia de detección efectiva; la reflectividad importa |
| Resolución y repetibilidad | ¿Del orden del milímetro? Rendimiento en bordes / objetos finos | Las especificaciones de la hoja de datos necesitan un procesamiento de ecos robusto para mantenerse en campo |
| Frecuencia de actualización y latencia de extremo a extremo | ≥ 20-30 Hz para movimientos rápidos; minimizar la latencia total | Define la ventana de reacción “ver → frenar” |
| Inmunidad a interferencias | Reflejos, superficies negras, vidrio, metales reflectantes, polvo / neblina de aceite | Impacto directo en las falsas alarmas / detecciones fallidas y en la carga de mantenimiento |
| Estrategia de zonificación | Protección / advertencia multizona, registros exportables | Facilita las auditorías de EHS y la trazabilidad |
| Interfaces y ecosistema | RS485/Modbus, E/S digital, Ethernet, ROS/SDK | Reduce los costes de pasarela / desarrollo; acorta la puesta en marcha |
| Idoneidad del entorno | Grado IP, vibración, amplio rango de temperatura (p. ej. −10 a +50 °C), antisuciedad | Determina el tiempo de actividad real 24/7 |
| Conformidad y seguridad | Láser Clase 1; ruta de enclavamiento verificable | Se alinea con las prácticas de la ISO 13849-1 / IEC 61508 |
7) Qué significa “entregable” en la planta de producción
- Puesta en marcha rápida: reconocimiento al encender, configuración guiada y configuración visual de zonas.
- Datos útiles: registros / alarmas / estadísticas exportables para la trazabilidad y el análisis de OEE.
- Mantenible: ventanas resistentes a los arañazos / de fácil limpieza, repuestos accesibles, firmware remoto y copia de seguridad / restauración de parámetros.
- Listo para el sistema: integración fluida con cortinas de luz de seguridad, enclavamientos de puertas y PLC / IPC, cerrando el bucle de detectar → enclavar → detener.
Palabras clave: OEE, trazabilidad de datos, mantenibilidad, bucle de enclavamiento, reducción del tiempo de inactividad
8) Conclusión: ver con claridad y mantenerse estable
La historia del LiDAR es la historia de convertir un haz de luz en capacidades estables de seguridad, productividad y datos. Cabe esperar avances continuos en la lógica de ecos, mayores tasas de fotograma con menor consumo y una fusión más profunda con la visión y los ultrasonidos. Para la fabricación inteligente y los robots móviles, el LiDAR seguirá siendo un sensor de visión principal.
Modelos recomendados (DAIDISIKE · probados en campo)
Para la detección de obstáculos, la protección de zonas, la seguridad perimetral y la navegación AGV/AMR, ofrecemos múltiples alcances, interfaces estándar y opciones de integración rápida:

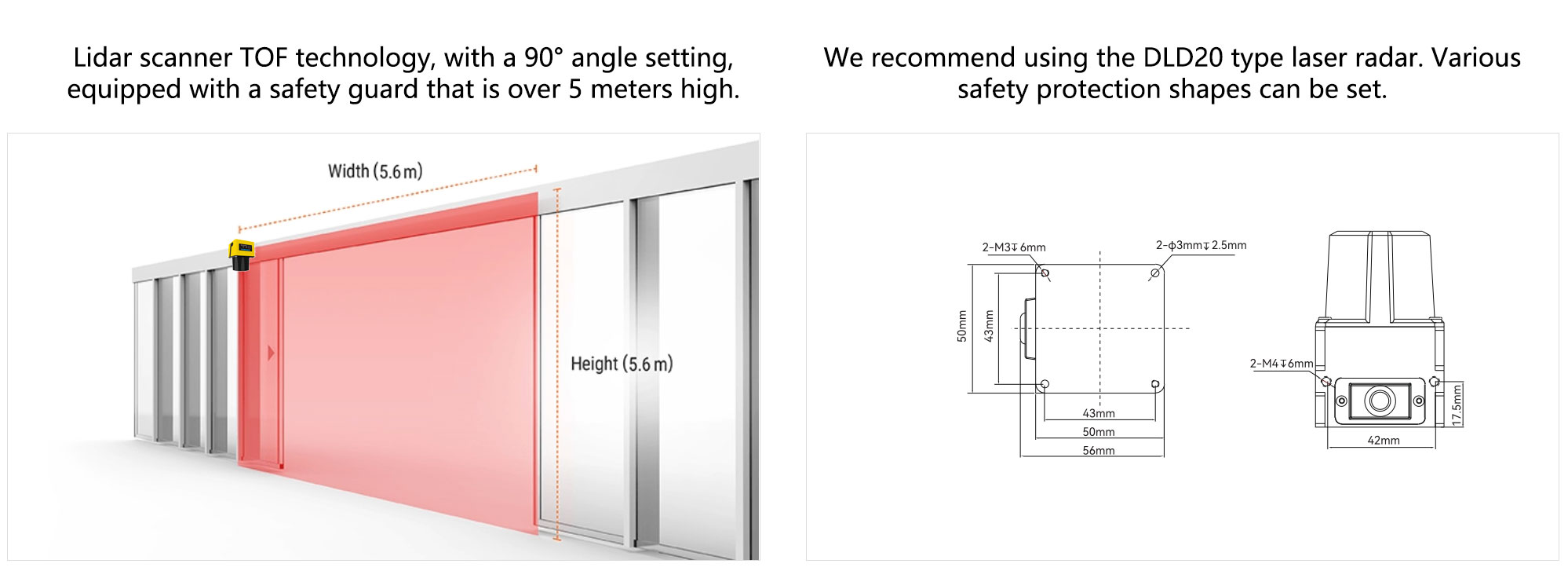

DLD05A3-3N / DLD20A5-5N (5 m / 20 m) — LiDAR anticolisión
Casos de uso: evitación de obstáculos en AGV de pasillo estrecho, detección de intrusión en estaciones, protección de máquinas en campo cercano.
Aspectos destacados: alta frecuencia de actualización, baja latencia de extremo a extremo, RS485/Modbus + E/S digital, zonas duales de protección / advertencia (polígono / abanico).5JPTG / 10JPTG (5 m / 10 m) — Radar telémetro de barrido
Casos de uso: pequeñas plataformas móviles, robots de servicio, AMR de trabajo ligero.
Aspectos destacados: resolución del orden del milímetro, peso ligero, alimentación e interfaces de fácil integración, SDK / protocolos para un desarrollo rápido.DLD30T-5N (40 m) — LiDAR de seguridad perimetral / anticolisión
Casos de uso: canales de recinto / patio, patrulla semiexterior, protección de zonas de largo alcance.
Aspectos destacados: inmunidad a reflejos / reflectores, configuración multizona, protección IP industrial, registros / alarmas exportables.
Diferencias esenciales: LiDAR anticolisión (de seguridad) vs. de navegación (SLAM / mapeo)
Conclusión en una línea: un LiDAR anticolisión (de seguridad) está diseñado para la seguridad de las personas y las máquinas y proporciona salidas con certificación de seguridad. Un LiDAR de navegación está diseñado para el mapeo y la localización, entregando nubes de puntos / distancias a los algoritmos y no realiza funciones de parada de seguridad. Sus funciones, interfaces y rutas de conformidad son completamente diferentes y no intercambiables.
Cobertura de palabras clave para SEO: escáner láser de seguridad, campo de protección / campo de advertencia, OSSD, Ethernet de seguridad, PL / SIL, AOPDDR, SLAM, mapeo, nube de puntos, resolución angular, frecuencia de barrido, AMR / AGV, retrofit de carretillas elevadoras, protección de seguridad industrial.
I. Comparativa lado a lado
| Dimensión | Anticolisión (LiDAR de seguridad) | Navegación (LiDAR SLAM / de mapeo) |
|---|---|---|
| Propósito principal | Seguridad del personal / los equipos: la entrada en un campo de protección o de advertencia activa el enclavamiento, la deceleración o la parada de emergencia | Construir mapas, localizar y planificar rutas; proporcionar datos en bruto a los algoritmos de evitación / planificación |
| Formato de salida | OSSD de doble canal, Ethernet de seguridad, bits de estado de zona; lógica de zonas a bordo y autodiagnóstico | Nube de puntos / distancia / intensidad (Ethernet / serie); procesado por pilas de navegación de capa superior (p. ej. ROS) |
| Conformidad y nivel de seguridad | Diseñado y evaluado para aplicaciones de seguridad (objetivo típico: funciones de seguridad de nivel PL d / SIL 2) | Sin certificación de función de seguridad; no se utiliza directamente para la parada de seguridad |
| Métricas de ingeniería | Tiempo de respuesta de seguridad, comportamiento a prueba de fallos, cobertura de diagnóstico, conmutación de zonas, inmunidad a reflejos / polvo / alta luz ambiental | Resolución angular, frecuencia de barrido, alcance, consistencia de la nube de puntos, robustez frente a deriva y cierre de bucle |
| Arquitectura del sistema | Se enclava directamente con los circuitos de frenado / PLC de seguridad; admite enclavamientos EDM / de rearme automático | Los algoritmos calculan los comandos de movimiento; la capa de control emite la velocidad / ruta tras la percepción |
| Ubicación típica | Montaje bajo / perimetral para cubrir las zonas de riesgo de ingreso de personas | Montaje alto o en esquina para una cobertura completa del entorno |
| Aplicaciones típicas | Protección de AMR / AGV, retrofits de carretillas elevadoras, protección perimetral de zonas peligrosas, protección de máquinas | Mapeo SLAM, localización, planificación de rutas, recorrido de pasillos estrechos, evitación global de obstáculos |
II. Por qué “mayor resolución ≠ seguridad”
- La seguridad consiste en un comportamiento de parada predecible y demostrable, que requiere redundancia, diagnósticos, autopruebas y un diseño a prueba de fallos, no solo precisión de medición.
- Incluso con una excelente resolución angular y nubes densas, un LiDAR de navegación solo mejora la percepción; no proporciona enclavamiento de seguridad ni comportamiento a prueba de fallos.
- Combinar “seguridad + navegación” en un solo dispositivo aumenta los riesgos para el mantenimiento, las actualizaciones de software y la evaluación de conformidad. En proyectos reales, suele recomendarse la separación.
III. Arquitectura de referencia para AMR / AGV
Protección de la zona frontal
Monte un LiDAR de seguridad en posición baja en la parte delantera; configure campos de protección / advertencia y zonas de velocidad; enclave directamente con la cadena de frenado para cubrir el ingreso frontal y diagonal.
Percepción global
Monte un LiDAR de navegación en la parte superior o en las esquinas; alimente las nubes de puntos al SLAM / la localización y la planificación para corredores, giros y pasillos estrechos.
Lógica de cooperación
La capa de seguridad tiene la máxima prioridad. La capa de navegación solo gestiona la velocidad / ruta; una vez que se produce un disparo de seguridad, el vehículo debe entrar en un estado seguro.
IV. Método de selección en ocho pasos (práctico)
- Defina la función: ¿necesita una parada obligatoria ante el ingreso de personas / en zonas? Si es así, dé prioridad a un LiDAR de seguridad.
- Establezca la velocidad y la distancia de frenado: utilice la velocidad máxima, la latencia total del sistema y la capacidad de frenado para dimensionar los campos de protección.
- Elija el tamaño mínimo detectable (MDS): habitualmente 50 / 70 / 90 mm; determina la resolución y la altura de montaje.
- Evalúe el entorno: contraluz intensa, materiales negros / transparentes, polvo / neblina, vibración / deriva térmica; estos factores definen la estrategia de potencia y filtrado.
- Interfaces y enclavamientos: seguridad: OSSD / Ethernet de seguridad, EDM y método de rearme. Navegación: Ethernet, sincronización temporal, formato de la nube de puntos.
- Zonas y conmutación: la seguridad requiere múltiples zonas y conmutación vinculada a la velocidad; la navegación se centra en la frecuencia de barrido y la resolución angular para la dinámica.
- Montaje y oclusión: evite parachoques / horquillas; considere el solapamiento de múltiples sensores; para escenas con vidrio, use ángulos de inclinación o película antirreflejos.
- Validación y comprobaciones: verifique que “se detiene a tiempo” a velocidad máxima; conserve los registros; establezca comprobaciones semanales / mensuales, revisiones de umbrales y registros de marchas de prueba.
V. Errores comunes (evítelos)
- Tratar una “unidad de navegación de alta precisión” como un dispositivo de seguridad: conduce a la falta de respaldo de seguridad en las auditorías.
- Probar solo los disparos frontales e ignorar el ingreso diagonal / por el borde: la validación fallará.
- No tratar los reflejos / la propagación multitrayecto con vidrio / espejos: provoca falsos positivos / negativos.
- No controlar la vibración / el desplazamiento en el soporte: los límites del campo de protección se desvían; sin reverificación periódica.
- Acoplar las actualizaciones de software de seguridad y de navegación: los cambios pueden afectar silenciosamente al comportamiento de seguridad.
VI. Preguntas frecuentes (respuestas rápidas)
P1: ¿Puede un solo LiDAR hacer tanto navegación como seguridad?
R: No se recomienda. Los objetivos, las interfaces y la conformidad difieren. La práctica de ingeniería utiliza un esquema separado: LiDAR de seguridad (parada con enclavamiento) + LiDAR de navegación (mapeo / localización) para reducir los riesgos de conformidad y mantenimiento.
P2: ¿Qué hay de los objetos negros o las puertas de vidrio difíciles de detectar?
R: Aumente la resolución o el tiempo de integración; ajuste el ángulo de incidencia entre 5 y 10°; aplique película antirreflejos o elija modelos de mayor potencia; valide siempre con muestras de material en el peor de los casos.
P3: ¿Cómo dimensiono los campos de protección frente a los de advertencia?
R: Calcule el campo de protección mínimo a partir de la velocidad máxima, el retardo total del sistema y la capacidad de frenado; mantenga un margen del 20 al 40 % como campo de advertencia para el ajuste y la deriva ambiental.
P4: ¿Necesito una nueva validación tras cambiar de modelo?
R: Si cambia el modelo del sensor o la lógica de zonas, vuelva a probar la parada a velocidad máxima y los límites de los campos, y archive los parámetros y los registros para garantizar que la función de seguridad no se ve afectada.
VII. Correspondencia con la selección de producto (ejemplo de lógica)
- Nivel de seguridad: céntrese en OSSD / Ethernet de seguridad, número de zonas, velocidad de conmutación, tiempo de respuesta e inmunidad ambiental. Adecuado para la protección de personas en la parte frontal / lateral de un AMR y para retrofits de carretillas elevadoras.
- Nivel de navegación: céntrese en la resolución angular (p. ej. ≤ 0,1°), la frecuencia de barrido (p. ej. 20-100 Hz), el alcance (p. ej. 20-50 m), la consistencia de la nube de puntos y la sincronización temporal. Adecuado para el mapeo global, el recorrido de pasillos estrechos y la localización de alta precisión.
- Despliegue combinado: estrategia “seguridad primero”: cuando la capa de seguridad se dispara, decelerar / detener; la capa de navegación solo gestiona la optimización de velocidad / ruta.
Consejo de ingeniería (de DAIDISIKE): para escenarios de AMR / AGV, carretillas elevadoras o colaboración humano-robot (HRC), defina primero las responsabilidades de seguridad y luego elija los sensores de navegación. Etiquete claramente “Seguridad vs. Navegación” con interfaces correspondientes: esto agiliza la comprensión del cliente y reduce la fricción en la preventa.
