Sensores de interruptor láser industriales — de M3 a M30, conmutación y desplazamiento
Los sensores de interruptor láser de DAIDISIKE te dan lo que un fotoeléctrico LED no puede: tamaño de punto submilimétrico a cualquier distancia, alcance de hasta 50 m, inmunidad a la luz solar ambiental y detección constante en todos los colores de pintura, acabados metalizados y plásticos transparentes. La gama cubre cada tamaño estándar de montaje cilíndrico desde los cabezales ultracompactos M3 / M4 / M5 para colocación SMT y efectores finales de robot, pasando por los cuerpos de trabajo M8 / M12 / M18 para servicio en cintas e indexadores, hasta los sensores de desplazamiento DK-G / LK-F para calibrado en línea y los módulos de medición TOF DAI-JNS10 / DAI-G20 para realimentación de distancia robótica. Todas las unidades cuentan con clasificación de seguridad ocular Clase 1 o 2 según IEC 60825-1 y se suministran con salidas de conmutación PNP/NPN, analógica 4–20 mA o digital RS-485 Modbus-RTU, listas para cualquier PLC moderno.
Cuándo el láser supera al fotoeléctrico LED y a la proximidad inductiva
- Objetivos pequeños, detalles finos. Un punto láser de 0,5–1 mm resuelve detalles que el cono de 30–50 mm de un fotoeléctrico LED desdibuja hasta convertirlos en ruido. La detección de orificios en platos, la detección de bordes de láminas finas, la inspección de huecos y la verificación de componentes pequeños requieren láser para ser fiables.
- Largo alcance. La barrera láser alcanza 50 m de forma constante; el fotoeléctrico LED se limita a 10–15 m. Para naves anchas, indexadores multiestación y detección a través de pasillos en almacenes, el láser es la única opción práctica.
- Detección independiente del color. Los distintos colores de pintura reflejan distintas cantidades de luz LED de banda ancha, por lo que un fotoeléctrico LED necesita ajuste de sensibilidad para cada color. La longitud de onda láser estrecha da aproximadamente el mismo retorno con acabados negros, blancos, metalizados y perlados.
- Inmunidad a la luz ambiental. El receptor está sintonizado a la longitud de onda láser estrecha y al pulso de emisión modulado, de modo que la luz solar directa, las luces de trabajo halógenas y el destello de soldadura no provocan detecciones falsas.
- Objetivos no metálicos. Los interruptores de proximidad inductivos solo ven metal. El láser detecta papel, plástico, vidrio, madera y superficies pintadas — cualquier cosa que refleje o bloquee la luz.
El láser queda por detrás en dos escenarios: (a) donde el objetivo se desplaza por entornos con polvo extremo o niebla de aceite que recubren la lente (usa en su lugar un fotoeléctrico LED IP67/IP69K con ventanas autolimpiables) y (b) donde el coste de un fotoeléctrico LED es aceptable y la penalización en precisión no importa (envasado de alto volumen donde basta con cualquier interrupción de haz por el envase).
Guía de selección — Adapta el cuerpo al alcance y al tamaño del objetivo
| Tamaño del cuerpo | Tamaño del objetivo (mín.) | Alcance típico | Aplicaciones idóneas |
|---|---|---|---|
| M3 / M4 / M5 | ≤ 5 mm | 100 – 300 mm | Cabezales pick-and-place, efectores finales de robot, ensamblaje electrónico, microalimentadores |
| M6 / M8 | 8 – 10 mm | 300 – 1000 mm | Detección de borde en cintas pequeñas, confirmación de posición de indexadores, detección de nivel de llenado |
| M12 | 12 mm | 1 – 5 m | Detección general en cintas, conteo en líneas de envasado, clasificación en almacenes automatizados |
| M18 | 18 mm | 5 – 20 m | Naves de largo alcance, cintas anchas, confirmación de acoplamiento de AGV |
| M30 | 30 mm | 20 – 50 m | Barrera a través de una nave, detección perimetral en accesos, marquesinas exteriores |
| Desplazamiento (DK-G / LK-F) | Distancia de trabajo en línea 30 – 500 mm | Ventana de medición 0,1 – 30 mm | Calibrado de espesor, altura y perfil en líneas de estampación y ensamblaje |
| Medición TOF (DAI-JNS10 / G20) | Compacto | 0,05 – 20 m | Evasión de obstáculos de AGV, realimentación de distancia robótica, monitorización de nivel en tolvas |
Aplicaciones probadas en campo
Envasado — Conteo a alta velocidad de latas y botellas
La barrera láser con punto submilimétrico lee con nitidez el borde de ataque de cada envase a velocidades de línea de hasta 600/min. El haz estrecho ignora el líquido salpicado, la condensación y el solapamiento de etiquetas que confunden a los fotoeléctricos LED.
Electrónica — Verificación de presencia de componentes en PCB
La reflexión difusa láser M3/M4 montada en el cabezal de colocación SMT verifica que el componente anterior se depositó antes de la siguiente toma. El punto pequeño resuelve chips del tamaño de SOT-23 que los interruptores LED no pueden distinguir de la PCB desnuda.
Estampación — Detección de fin de banda de la bobina
La barrera láser de largo alcance M18 a través de la cuna de la bobina activa la recarga automática cuando pasa el extremo de la banda. El láser tolera la superficie de acero aceitosa y reflectante que vence a los interruptores de proximidad de corto alcance.
Automoción — Detección de carrocería pintada independiente del color
Las pinturas negras, blancas y metalizadas reflejan de forma muy distinta para los fotoeléctricos LED. Un láser rojo se fija en la superficie pintada en todos los colores, proporcionando una activación constante para indexadores de cabina de pintura y sujeción en líneas de pintura.
Logística — Medición de perfil y altura de paquetes
Los sensores de desplazamiento DK-G o LK-F montados sobre la cinta clasificadora leen la altura de cada paquete con ±0,1 mm. Envía los datos al sistema de gestión de almacén para facturación por volumen cúbico y asignación de ubicación.
Robótica AGV / AMR — Acoplamiento y realimentación de distancia de carros

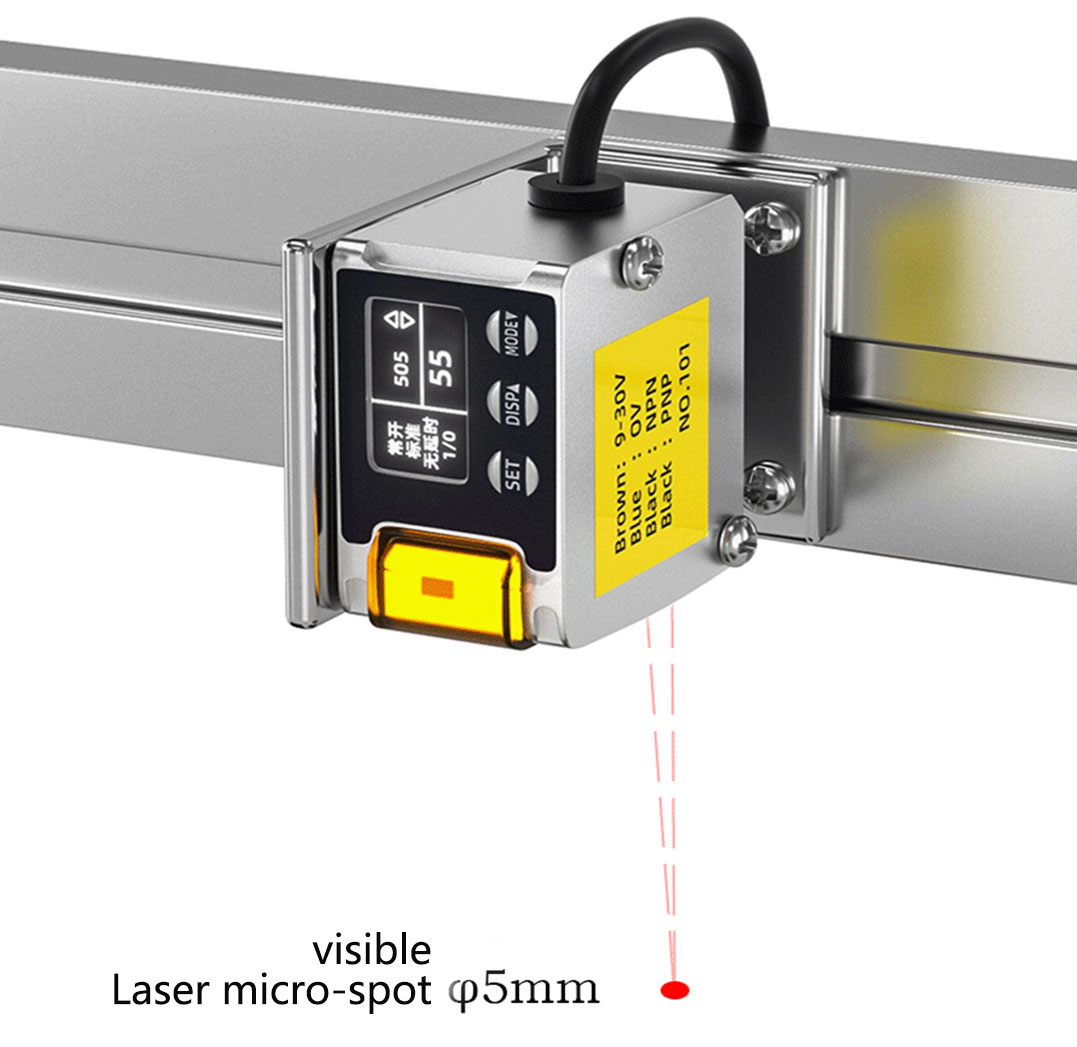

Los módulos de medición TOF (DAI-JNS10, DAI-G20) proporcionan realimentación de distancia en milisegundos para el acoplamiento de AGV, el mantenimiento de distancia entre carros en modo tren y la calibración de altura de horquillas de palet en carretillas automatizadas.
Explorar sensores de interruptor láser
Preguntas frecuentes
¿En qué se diferencia un sensor de interruptor láser de un interruptor fotoeléctrico infrarrojo común?
Un interruptor láser usa un diodo láser colimado (rojo de 650 nm o infrarrojo cercano de 850 nm) en lugar de un LED. El resultado es un punto submilimétrico a cualquier distancia —normalmente de 0,5 a 1 mm de diámetro incluso a 10 m— frente al cono de 30-50 mm de un fotoeléctrico LED típico. Ese punto tan estrecho es lo que permite detectar objetivos pequeños, bordes de láminas finas, orificios en platos de indexación y huecos diminutos que un interruptor LED pasaría por alto por completo. Los interruptores láser también ven más lejos (hasta 50 m en barrera) y resisten mejor la luz solar ambiental porque el receptor puede sintonizarse a la longitud de onda estrecha del láser.
Barrera, retrorreflectivo o reflexión difusa: ¿qué tipo de láser debo elegir?
La barrera (through-beam: emisor + receptor en dos carcasas) es el modo más fiable: elígelo para largo alcance (hasta 50 m), detección de objetivos pequeños y entornos con polvo donde la pérdida de señal importa. La reflexión difusa (una sola carcasa lee el rebote del objetivo) es la más sencilla de instalar: elígela cuando no puedas montar ambos lados, el objetivo sea mayor que el haz y la superficie sea razonablemente mate. El retrorreflectivo es poco habitual en interruptores láser porque el reflector de esquina de cubo añade complejidad sin mucho beneficio a los alcances láser típicos.
M3 a M30: ¿qué significa el número de tamaño y cómo lo elijo?
El número M es el diámetro de la rosca de montaje del cuerpo en milímetros. M3-M5 son cuerpos «ultracompactos» para equipos con poco espacio (cabezales pick-and-place, efectores finales de robot, utillajes de ensamblaje electrónico). M8-M12 son el rango de trabajo cotidiano para detección en cintas transportadoras e indexadores. M18-M30 llevan emisores más potentes para mayor alcance, carcasas reforzadas y alineación más fácil. Como regla general: elige el cuerpo más pequeño que te dé el alcance y la distancia de trabajo que necesitas más un margen de seguridad.
¿Qué salidas hay disponibles y cómo las conecto a un PLC?
Los interruptores láser de DAIDISIKE se suministran con salida CC de tres hilos PNP o NPN (configurable de fábrica, +V / OUT / 0V). Ambas son compatibles con PLC: PNP entrega corriente a una entrada de PLC tipo sumidero (sinking), y NPN absorbe corriente de una entrada tipo fuente (sourcing). En los productos de desplazamiento (DK-G, LK-F) y de medición TOF (DAI-JNS10, DAI-G20), la salida analógica es de 4-20 mA o 0-10 V y la salida digital es RS-485 con Modbus-RTU, el mismo protocolo que el resto de la familia de productos DAIDISIKE.
¿El láser es seguro para la vista? ¿Hay que bloquear la zona durante el funcionamiento?
Todos los interruptores láser de DAIDISIKE son Clase 1 o Clase 2 según IEC 60825-1, seguros para la vista en uso industrial normal. La Clase 1 no requiere etiquetas de advertencia y es intrínsecamente segura (el reflejo natural de parpadeo protege el ojo). Los modelos Clase 2 de rojo visible incluyen una etiqueta de advertencia amarilla y exigen que los operarios eviten mirar directamente y de forma prolongada a la apertura. Ninguna de las dos clases requiere sistemas de enclavamiento láser, bloqueo/etiquetado (lockout/tagout) ni gafas de protección en uso normal.
¿Dónde superan los interruptores láser a los interruptores de proximidad?
Dos ventajas claras: el alcance (el láser llega a metros; la proximidad inductiva se limita a unos 60 mm) y la flexibilidad de material (el láser detecta cualquier cosa que refleje o bloquee la luz —papel, plástico, vidrio, metal, madera— mientras que los interruptores inductivos solo ven metal). El láser también gana cuando necesitas detectar una característica pequeña en una pieza más grande, como un orificio en un plato de indexación o el borde de una lámina fina, porque el punto submilimétrico resuelve detalles que una bobina inductiva de 5 mm de radio no puede distinguir.
¿Cuál es el tiempo de respuesta típico y cómo afecta a la velocidad de línea?
Los sensores láser de conmutación responden en 0,5 a 2 ms, lo bastante rápido para más de 30.000 piezas/hora en una cinta transportadora típica con control de paso. Los modelos de desplazamiento y de medición TOF reportan mediciones a 100-1000 Hz, suficiente para calibrado en línea a cualquier velocidad de línea práctica. El límite de velocidad real suele ser el tiempo de ciclo (scan) del PLC y la respuesta del actuador, no el sensor.
