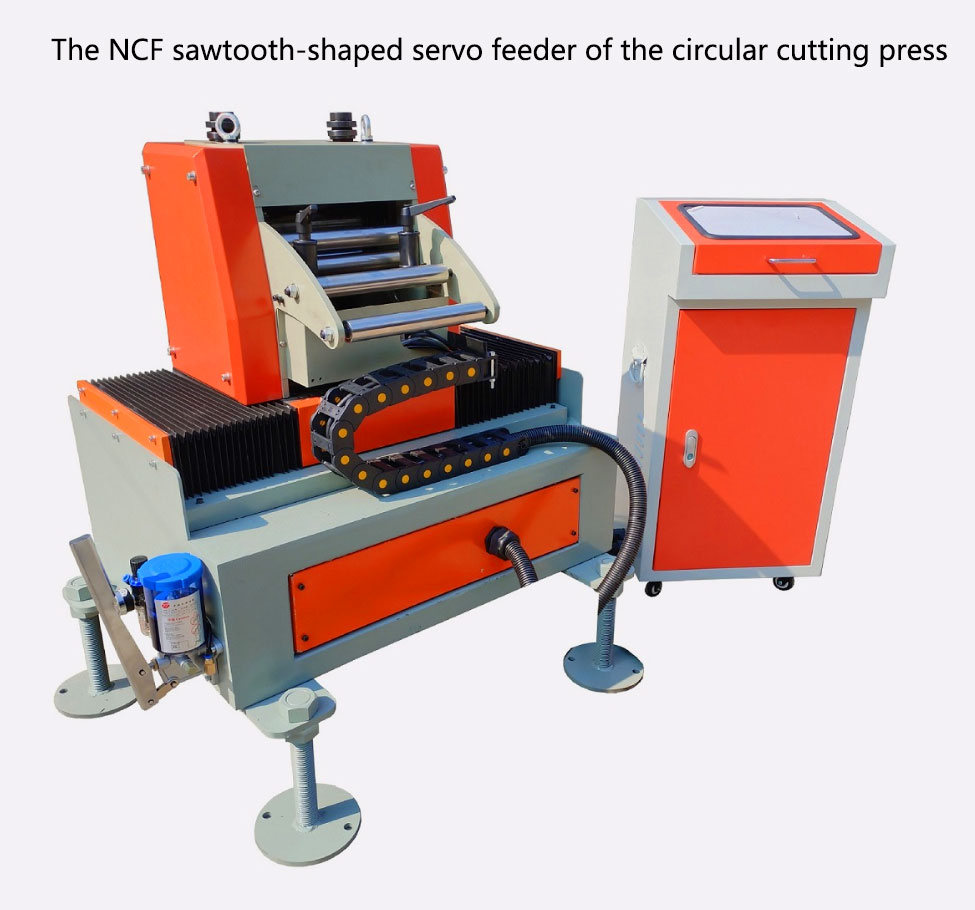

Сервороликовый податчик NCF для пресса
Периферийная продукция для прессов
История развития и технологическая эволюция китайских автоматических податчиков для прессов
Практическая хронология от ручной к механической подаче, затем к серво, интеграции и цифровизации — с проверенными решениями DAIDISIKE в области сервоподатчиков NC, линий подачи рулона 3-в-1 и систем разматывания–выпрямления–подачи рулона для помощи в выборе и модернизации.
I. Ранний этап: от ручной к механической подаче (1970-е–1980-е)
До конца 1970-х большинство штамповочных линий в Китае опиралось на ручную подачу и прессы с ножным приводом. Операторы вручную проталкивали полосу или заготовки в зону штампа на прессах с механической муфтой — высокая трудоёмкость, нестабильный такт и повышенный риск для безопасности.
По мере формирования лёгкой промышленности и производства металлоизделий в прибрежных регионах (Шанхай, Сучжоу, Нинбо, Дунгуань, Фошань) заводы начали экспериментировать с простыми механическими податчиками на основе зубчатых, кулачково-храповых и роликовых механизмов — зубчатыми податчиками, роликовыми податчиками и пневматическими (воздушными) податчиками. Точность и повторяемость были ограничены, но траектория от «ручного» к «механическому» была задана.
II. Этап притока: технологии Тайваня / Японии (1980-е–1990-е)
С середины-конца 1980-х Китай вступил в эпоху пробуждения автоматизации. Сервоподатчики NC, разматыватели-выпрямители 2-в-1 и системы 3-в-1 (разматыватель–выпрямитель–податчик) из Тайваня / Японии пришли на материк. К ~1985–1995 годам прибрежные заводы ускорили рулонное, тактовое производство; к концу 1990-х местные компании начали копировать механические и пневматические податчики, достигнув 3–5-кратной эффективности по сравнению с ручной подачей.
Основными случаями применения были бытовая техника, осветительные приборы и повседневные металлоизделия. Триада пресс + податчик + штамп сформировалась в провинциях Гуандун и Чжэцзян и заложила основу для следующих шагов — серво и интеграции линий.
III. Локализация: NC-серво и интеграция линий (2000-е–2010-е)
В 2000-х отечественные производители перешли от копирования к локальным НИОКР, сосредоточившись на точности, стабильности и взаимодействии всей линии:
- Локализация сервоподатчика NC: созрело управление с замкнутым контуром на базе серво + энкодер; повторяемость улучшилась примерно до ±0,1 мм, что обеспечило производство электроники, прецизионных штамповок, разъёмов и роторов / статоров.
- Интеграция линий: быстрое внедрение систем 2-в-1 (разматывание + выпрямление) и 3-в-1 (разматывание + выпрямление + подача) для компактной компоновки, более высокого такта и лучшей повторяемости.
- Модернизация управления: системы управления PLC / HMI / серво перешли на отечественные бренды с управлением рецептами, диагностикой и сохранением данных.
DAIDISIKE сосредоточилась на стандартизированных, тиражируемых решениях на основе сервоподатчиков NC и линий подачи рулона, оптимизируя цепочку выбор–наладка–обучение–обслуживание и помогая пользователям переходить от автоматизации отдельных машин к автоматизации всей линии.
IV. Интеграция и интеллектуализация (2015 — настоящее время)
С приходом Индустрии 4.0 и «Сделано в Китае 2025» штамповочные линии двинулись в сторону интеграции, данных, безопасности и энергоэффективности:
- Интегрированные высокоэффективные линии: податчик 3-в-1 (разматыватель–выпрямитель–податчик) стал мейнстримом, связывая разматывание → правку → подачу → штамповку; типовые проекты показывают ~40 % экономии пространства и ~70 % сокращения трудозатрат.
- Интеллектуальное управление и связь: серво + PLC + HMI поддерживают многоступенчатую подачу, журналы событий и тревоги; подключение к MES обеспечивает прозрачность OEE и выхода годного.
- Толстые и высокопрочные материалы: повышенная жёсткость, гидравлическое расширение и высокомоментное серво решают задачи применения в автопроме и новой энергетике.
- Безопасность и устойчивость: сблокированные световые завесы безопасности, аварийные останова, рекуперативные приводы, шумоподавление и контроль масляного тумана для аудитов и ESG.
V. Перспективы: интеллектуальное, адаптивное, безлюдное (2025–2035)
| Направление | Описание |
|---|---|
| ИИ-адаптивная подача | Автоматически настраивает давление, скорость и шаг в зависимости от толщины / твёрдости / покрытий для снижения участия человека. |
| Цифровые двойники | Виртуализированные модели оборудования для удалённого мониторинга, прогнозного обслуживания и оптимизации энергопотребления. |
| Безлюдные штамповочные линии | Роботы + поточное зрение + AGV для увязки нескольких машин при меньшем числе операторов. |
| Зелёное производство | Рекуперативные серво, малошумные кожухи и контроль масляного тумана для баланса эффективности и соответствия требованиям. |
VI. Итоги
Ручная → Механическая → Серво → Интеллектуальная → Цифровая — так суммируется 40+ лет эволюции китайских податчиков для прессов. Рынок прошёл путь от «иметь его» к «стабильности и эффективности». С решениями DAIDISIKE — сервоподатчиками NC, системами 3-в-1 и линиями подачи рулона — заводы получают точность, повторяемость и надёжную поставку.
Связанные ключевые слова
автоматический податчик для пресса, сервоподатчик, податчик NC, сервоподатчик NC, податчик 3-в-1, разматыватель-выпрямитель 2-в-1, выпрямитель, линия подачи рулона, робот для пресса, периферия прессов, световая завеса безопасности, акустический кожух, подача высокопрочной стали, параметры, выбор, пример проекта, видео, DAIDISIKE
Часто задаваемые вопросы
В1: Когда переходить с пневматических податчиков на сервоподатчики NC?
Когда требуется многоступенчатое управление шагом, толстые / высокопрочные материалы, более жёсткие требования к выходу годного / повторяемости или интеграция с MES / роботами — переходите на сервоподатчик NC с выпрямлением или линию 3-в-1.
В2: 3-в-1 против 2-в-1 + отдельный податчик — как выбрать?
3-в-1 компактнее, быстрее в переналадке и лучше синхронизирован; разматыватель-выпрямитель 2-в-1 + податчик обеспечивает большую гибкость и меньшую стоимость модернизации. Решайте исходя из компоновки, такта и бюджета.
В3: Как оценить стабильность всей линии?
Отслеживайте повторяемость, плоскостность на входе, стабильность такта, историю тревог, данные 8-часового непрерывного прогона и кривые выхода годного. Запрашивайте эти данные во время FAT / SAT.
Серво (NC) податчик против пневматического податчика для прессов
Для руководителей производств, инженеров-технологов и ведущих специалистов по оснастке / процессам, которым нужна понятная, инженерного уровня основа для выбора между серво (NC) податчиком и пневматическим податчиком на штамповочных линиях.
1) Определения и принципы работы
Серво (NC) податчик
Приводимый сервомотором и редуктором, ролики / шестерни податчика управляются по замкнутому контуру с помощью энкодера. HMI / PLC координирует многосегментный шаг, скорость и кривые разгона / торможения и связывается с кривошипом пресса через угловые / энкодерные или фотоэлектрические сигналы. Ключевые черты: высокая позиционная точность, повторяемость, программируемое управление, сильная адаптивность к различным материалам и требованиям такта.
Пневматический (воздушный) податчик
Приводится цилиндрами, которые чередуют зажим–подачу–отпускание– возврат, или пневматическими прижимными роликами. Шаг и такт настраиваются механическими упорами или дросселирующими клапанами и обычно запускаются сигналом пресса. Ключевые черты: простая архитектура, низкая первоначальная стоимость, лёгкость обслуживания и обучения; точность и стабильность такта сильно зависят от качества подачи воздуха и состояния трения.
2) Типовой диапазон характеристик
| Показатель | Серво (NC) податчик | Пневматический податчик |
|---|---|---|
| Повторяемость | ≈ ± 0,01 – ± 0,10 мм | ≈ ± 0,10 – ± 0,30 мм |
| Шаг / Скорость | Программируемый многосегментный; стабилен при длинном шаге и высоком SPM | Стабилен при коротком / среднем шаге; длинный шаг или очень высокий SPM более склонны к дрожанию |
| Переналадка | Рецепт на HMI; минуты | Механическая / пневматическая настройка; зависит от опыта оператора |
| Пригодность по материалу | Широкая — тонкий / мягкий, высокопрочная сталь, с покрытием / плёнкой | Более чувствителен к изменениям поверхности, толщины, натяжения |
| Синхронизация | Точная по углу пресса / энкодеру | На основе соленоида / концевика; грубая угловая синхронизация |
| Диагностика | Тревоги, история, лёгкая прослеживаемость | В основном поиск неисправностей на основе опыта |
| Энергия | Электрическая (возможно рекуперативное серво) | Сжатый воздух (более высокая удельная стоимость энергии) |
| Обслуживание | Низкое – среднее; очистка / смазка / калибровка | Низкое; пневмоконтур, уплотнения, износ губок / направляющих |
| Капзатраты | Средние – высокие | Низкие |
| Совокупная стоимость владения | Средняя (компенсируется выходом годного / временем безотказной работы / контролем энергии) | Средняя (низкие капзатраты, но возможны потери по выходу годного / воздуху / простоям) |
Примечание: приведённые цифры — инженерные диапазоны. Фактические значения зависят от материала, смазки, натяжения рулона, жёсткости линии, состояния оснастки, монтажа и качества настройки.
3) Преимущества и недостатки
3.1 Серво (NC) податчик
- Плюсы: высокая точность / повторяемость; справляется с многосегментным / длинным шагом / высоким SPM; быстрая переналадка на основе рецептов; устойчив к вариациям материала; лёгкая интеграция с линиями 3-в-1, прецизионными выпрямителями, роботами для прессов, MES; управляемая энергия, меньше кВт·ч на годную деталь.
- Минусы: более высокие капзатраты; требует правильного монтажа, настройки и электрической интеграции; чувствителен к ЭМП / заземлению / качеству кабельной разводки; обслуживание требует базовых электротехнических навыков (смягчается современной диагностикой HMI).
3.2 Пневматический податчик
- Плюсы: низкая стоимость, простая конструкция, быстрая поставка, лёгкое обслуживание и обучение; широко доступные пневматические комплектующие.
- Минусы: точность / стабильность такта колеблются в зависимости от подачи воздуха / люфта / трения; переналадка на основе опыта; риски дрожания / проскальзывания / повреждения поверхности растут при длинном шаге, высоком SPM, толстых или высокопрочных материалах; стоимость сжатого воздуха и утечки могут быть значительными.
4) Пригодность применения (отрасль / нагрузка)
| Сценарий | Рекомендуется | Обоснование |
|---|---|---|
| Электроника / разъёмы / ротор-статор двигателя; высокоскоростные клеммы | Сервоподатчик + прецизионный выпрямитель (или 3-в-1) | Многосегментный шаг, высокий SPM, чувствительность к выходу годного |
| Автопром / электромобили (высокопрочная сталь, алюминий) | Сервоподатчик + линия рулона 3-в-1 | Высоконатяжные материалы; нужны жёсткость и стабильность |
| Бытовая техника / освещение / общие металлоизделия, умеренная точность | Пневматический податчик или экономичное серво | Решать по такту и частоте переналадок |
| Высокая номенклатура / частые переналадки | Сервоподатчик (рецепты) | Быстрая переналадка, прослеживаемые параметры |
| Старая линия, недорогая модернизация | Пневматический податчик + световая завеса безопасности | Быстрая стабилизация; переход на серво позже |
5) Типовые проблемы и поиск неисправностей
- Вариация шага (чередование большого / малого): серво → проверьте параметры S-кривой / разгона / натяжения, соединение / ослабление энкодера, загрязнение роликов. Пневматика → проверьте колебания давления воздуха, задержку отклика клапана, износ / проскальзывание губок, люфт возврата, помехи направляющих.
- Вмятина / царапина на материале: слишком высокая твёрдость ролика, несоответствие шероховатости поверхности, чрезмерное усилие прижима, отсутствие защитного ремня / плёнки.
- Дрожание при длинном шаге: несоответствие инерции, люфт, плохой контроль натяжения; в пневматике часто рассинхронизация зажим-подача.
- Повреждение поверхности на высокой скорости: недостаточная смазка, загрязнённые ролики, слишком слабый / сильный прижим, вызывающий проскальзывание или следы протяжки.
- Аномальное энергопотребление: утечки воздуха / неэффективный компрессор; параметры серво, вызывающие устойчивый высокий ток; механическое заедание.
6) Быстрое руководство по выбору
- Строгая точность / стабильность, многосегментный шаг, быстрая переналадка → выберите серво (NC) податчик.
- Ограниченный бюджет, умеренный такт, стабильные SKU, умеренные цели по выходу годного → пневматический податчик экономически эффективен.
- Планирование 3-в-1 / интеграции всей линии или увязки с роботами / MES → сразу выбирайте серво, чтобы избежать переделок.
7) Чек-лист RFQ / спецификации
- Материал: диапазон ширины × толщины × прочности; поверхность (оцинкованная / с плёнкой); макс. наружный / внутренний диаметр; макс. вес рулона.
- Процесс: макс. шаг, целевой SPM, число сегментов, целевая стабильность такта; допуски / цели CPK.
- Оборудование: материал / твёрдость ролика, мощность привода, макс. тяга / усилие прижима; HMI (рецепты / история / тревоги); входы-выходы и сеть (Ethernet/IP, OPC).
- Площадка: занимаемое пространство, питание / воздух, фундамент; с выпрямителем / 3-в-1 или без; блокировки безопасности и ограничения EHS.
Заключение
Не существует универсально «лучшего» податчика — есть лишь решение, которое наилучшим образом соответствует вашим ограничениям по точности, такту, материалу, переналадке, энергии и данным. Если вы стремитесь к стабильному крупносерийному производству, выходу годного с первого прохода и прослеживаемости, серво (NC) податчик — более безопасный выбор. Если нужна быстрая, бюджетно-чувствительная модернизация при умеренном такте, пневматический податчик приносит ценность сейчас, оставляя путь для будущего апгрейда.
